雙螺旋硅碳管、硅碳棒屬于易碎品！

雙螺旋硅碳管是定硫儀、灰熔點測定儀爐體配件的加熱管。

膠質層硅碳棒是膠質層測定儀配件加熱管。

硅碳棒、硅碳管是用高經度碳化硅（SIC）為主要原料、經高溫（2200℃）再結晶制成的非金屬電熱元件。使用最高溫度1600℃，正常使用溫度1450攝氏度，連續使用壽命可達3000小時以上。

硅碳管、硅碳棒使用時要選擇合理的表面負荷密度和使用溫度。使用溫度應不大于1650攝氏度；在有害氣體環境中使用更要防止硅碳管與有害氣體發生化學反應。防止硅碳管濺上熔融金屬，濺上熔融金屬容易導致斷棒。防止堿、堿性氧化物腐蝕硅碳管。使用硅碳管、硅碳棒配置調壓器或可控硅調壓器及電壓、電流表和溫度自動控制儀表等。在使用過程中因棒氧化，電阻值則逐漸增加，為保持爐溫正常，應提高使用電壓，當電壓提高到所用電壓器最高限度仍不能滿足要求時，可停爐改變棒的接線方式在繼續使用。經常觀察電流表、電壓表及溫度表的讀數是否正常；冷端部卡具是否松動、氧化發黑或打火；硅碳管、硅碳棒是否斷裂；硅碳管、硅碳棒發熱部紅熱是否均勻。嚴禁硅碳管超負荷使用，如棒因故斷裂或發現棒發熱不均，局部呈白熾或暗紅現象一段一段時，這說明棒體老化不一致，一段段電阻相差太大，應停爐檢修換棒，最好全部更換新棒，如更換部分新棒或單支棒時會因新棒電阻與用過棒的電阻匹配不合適，導致負荷不平衡，爐溫不均勻。因電阻差異大，故棒溫高低相關也大，會嚴重影響使用壽命。 爐子在長期運行過程中，個別硅碳管、硅碳棒由于某種原因而損壞需要更換時，要根據當時硅碳管、硅碳棒阻值增長情況，選補阻值適宜的硅碳管、硅碳棒，不可任意取新硅碳管、硅碳棒更換。若硅碳管、硅碳棒損壞較多或阻值增長過大，無法達到所需爐溫時最好全部更換成新硅碳管、硅碳棒。換下來的硅碳管、硅碳棒重新（用壓表，電流表）測標其電阻值，配阻用在低溫區。

硅碳管調試時以10Ω為較佳值。其阻值過大或過小，都將造成最大加熱電流變小，其自然老化后，阻值將會變大。表現為升溫時間變長或升不到設定溫度：此時爐流模擬顯示燈不能達到 9 或 10 燈亮位置。處理辦法一般以更換為好，判定時可量其阻值情況。

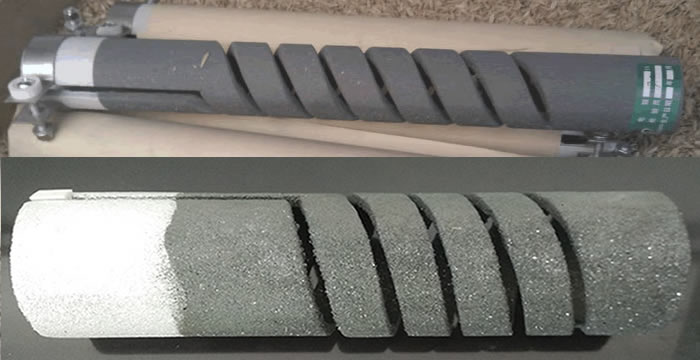

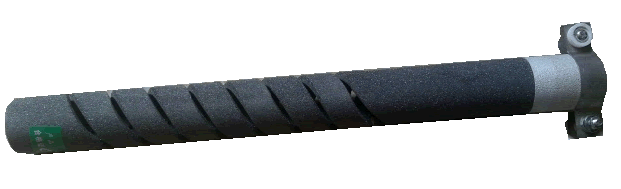

定硫儀硅碳管

內徑為:30mm，外徑40mm；KZDL系列分體硫長400mm，HDL系列一體硫長340mm； 耐溫:1200以上。定硫儀硅碳管的安裝請參考本公司視頻：HDL系列微機漢顯智能測硫儀使用說明 或 KZDL系列快速智能測硫儀安裝說明；

DL-1型雙管定硫儀硅碳管：內徑：60mm，外徑：70mm，長度：380mm。

HDL－600型自動測硫儀硅碳管：內徑：50mm，外徑：60mm，長度：200mm。

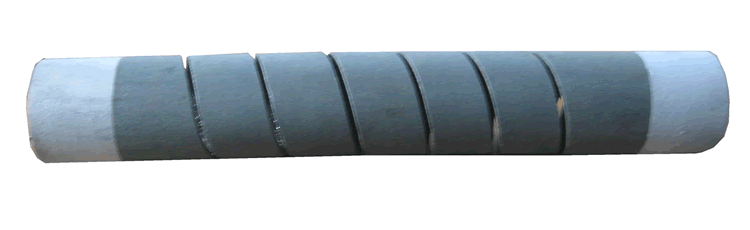

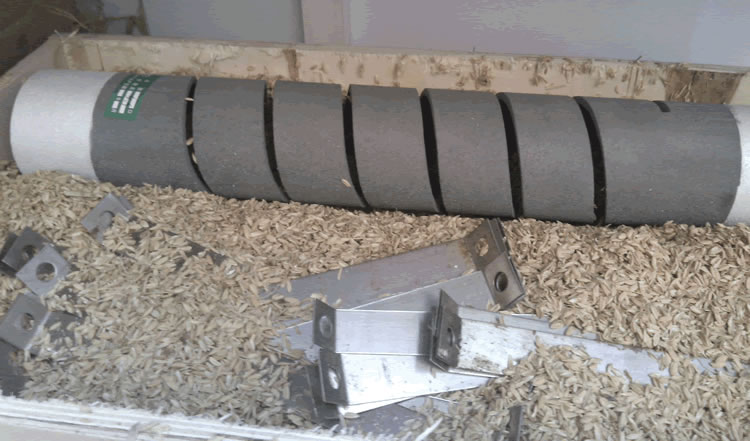

灰熔點測定儀硅碳管

內徑為70mm，外徑80mm；長：500mm ； 耐溫:1650℃以上。

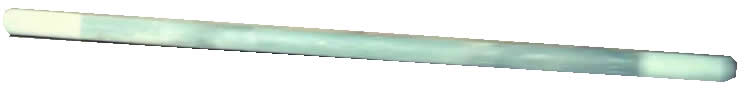

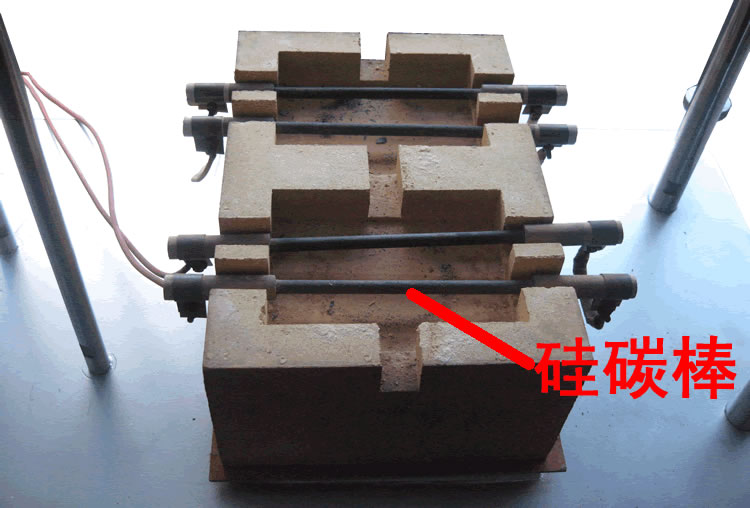

膠質層測定儀硅碳棒

總長度:270mm,電阻值:6~8 Ω,使用部分長度:150mm,直徑:8mm,冷端長度:60mm,直徑:14mm; 耐溫:1200~1400℃;

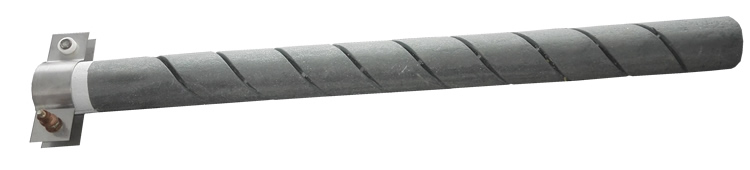

煤炭活性測定儀硅碳管

其他規格尺寸，請事先聯系客服，可以定做！
